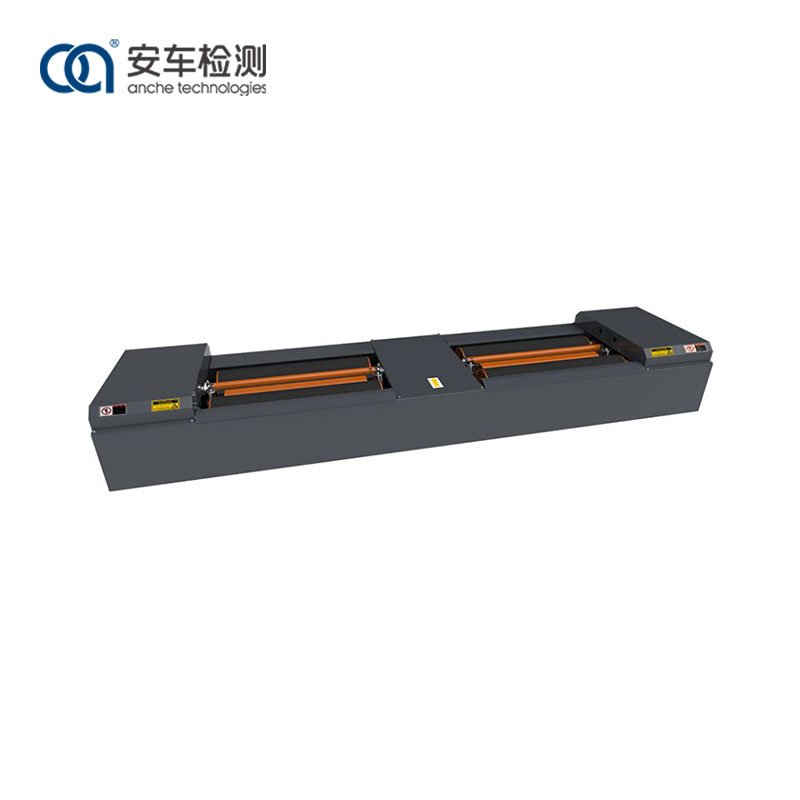

Біздің роликті тежегішті сынауышымыз логикалық дизайнға ие, оның құрамдас бөліктерінде берік және берік, өлшеуде дәл, жұмысында қарапайым, функциялары бойынша жан-жақты және дисплейде анық. Өлшеу нәтижелері мен нұсқаулық ақпаратын LED экранында көрсетуге болады.
Anche 13-тонна роликті тежегіш тежегіш доңғалақтардың максималды тежеу күшін, доңғалақ тежеу күшін, тежеу күшінің тепе-теңдігін (сол дөңгелек пен оң дөңгелектің тежеу күштері арасындағы айырмашылық) және тежеуді үйлестіру уақытын тексере алады, осылайша бір осьтің тежеу жұмысын бағалай алады. және бүкіл көлік.
Ол біркелкі емес роликтің дизайнын қабылдайды және сынау процесінде роликтің қажалуын азайту үшін үшінші роликпен қозғалтқышты тоқтатады;
Роликтің беті корундпен өңделеді, ал адгезия коэффициенті жол төсемінің нақты жағдайына жақын;
Жоғары дәлдіктегі тежеу күші сенсоры қабылданған;
Ол көліктердің жабдыққа әсерін азайту және көліктердің кетуін жеңілдету үшін бірегей көтеру құрылғысын пайдаланады.
Сынақ жылдамдығы қосымша: 2,5-5,0 км/сағ
Қозғалтқыш роликтегі максималды тежеу күші номиналды жүк көтергіштігінің талаптарына сәйкес келетінін қамтамасыз ету үшін арнайы әзірленген және жасалған. Қозғалтқыштың беріліс моменті қорабы сенімді беріктікке және жеткілікті моментке ие. Қозғалтқыш көлік дөңгелектерін айналдыру үшін роликтер жинағын айналдыру моменті қорабы арқылы жүргізеді. Дөңгелектер тежеу кезінде шина мен ролик арасындағы реакция күші айналу моменті қорабының айналуына әкеледі. Тежеу күші крутящий қораптың алдыңғы жағындағы күшті өлшеу рычагы және оған орнатылған қысым сенсоры арқылы электр сигналының шығысына айналады. Электрондық басқару жүйесімен өңделгеннен кейін оны басқару жүйесі арқылы көрсетуге болады.
Сынақ құралына кіретін және шығатын көліктерге ыңғайлы болу үшін құрылғы қауіпсіздік жастықшасының сол және оң жақ тәуелсіз көтергіш арқалықтарымен жабдықталған. Автокөлік тежегіш сынағышқа өтпес бұрын, фотоэлектрлік қосқыш көліктің орнындағы ақпаратты оқымайды, содан кейін қауіпсіздік жастықшасының көтеру сәулесі көтеріліп, көлік құралының құрылғыға біркелкі енуіне мүмкіндік береді; фотоэлектрлік ауыстырып-қосқыш орнындағы сигналды қабылдағанда, жүйе команданы жібереді, көтеру арқалығы төмендейді, ал дөңгелектер тексеру үшін роликпен айналады; тексеру аяқталғаннан кейін, тәуелсіз қауіпсіздік жастықшасының көтергіш арқалығы көтеріледі және көлік сынаушыдан бірқалыпты шығып кетеді.
1) Ол дәл құрылымы, жоғары беріктігі және илемдеуге төзімділігі бар тұтас шаршы болат құбырдан және көміртекті болат пластина құрылымынан дәнекерленген.
2) Ол жоғары және төмен роликті дизайнды қабылдайды, үшінші роликті тоқтату қозғалтқышы технологиясымен, тексеру процесі кезінде роликтен туындаған шиналардың тозуын азайтады.
3) Роликтің беті корундпен өңделеді, ал адгезия коэффициенті жол төсемінің нақты жағдайына жақын.
4) Өлшеу құрамдас бөліктері ретінде дәл және дәл деректері бар жоғары дәлдіктегі тежегіш күші сенсорлары таңдалады.
5) Сигнал қосылымы интерфейсі жылдам және тиімді орнатуды, тұрақты және сенімді деректерді қамтамасыз ететін авиациялық штепсельдік дизайнды қабылдайды.
Anche 13-Тондық роликті тежегіш сынағы әртүрлі салалар мен салаларға жарамды және техникалық қызмет көрсету және диагностикалау үшін автомобильді кейінгі нарықта, сондай-ақ автокөлікті тексеруге арналған автокөлікті сынақ орталықтарында пайдалануға болады.
Үлгі |
ACZD-13 |
ACZD-13JZ (жүктелген нұсқасы) |
Осьтің рұқсат етілген салмағы (кг) |
13 000 |
13 000 |
Өлшенетін максималды тежеу күші (N) |
40 000×2 |
45 000×2 |
Тежеу күшін көрсету қатесі |
<±3% |
<±3% |
Ролик өлшемі (мм) |
ф245×1100 |
ф245×1100 |
Роликтің ішкі аралығы (мм) |
800 |
800 |
Роликтің сыртқы аралығы (мм) |
3000 |
3000 |
Роликтің ортаңғы қашықтығы (мм) |
470 |
470 |
Мотор қуаты (кВт) |
2×15кВт |
2×15кВт |
Шекаралық өлшем (K*W*H) мм |
4250×970×425 (биіктігі тақтайша қақпағымен 550) |
4600×1320×750 (биіктігі 875 табақша қақпағымен ) |
Ролик бетінің пішіні |
Корунд |
Корунд |
Үшінші ролик |
Иә |
Иә |
Жұмыс ауасының қысымы (Мпа) |
0,6-0,8 |
0,6-0,8 |
Көтеру әдісі |
Қауіпсіздік жастықшасын көтеру |
Қауіпсіздік жастықшасын көтеру |
Қозғалтқыштың қуат көзі |
AC380V±10% |
AC380V±10% |
Датчиктің қуат көзі |
DC12V |
DC12V |
