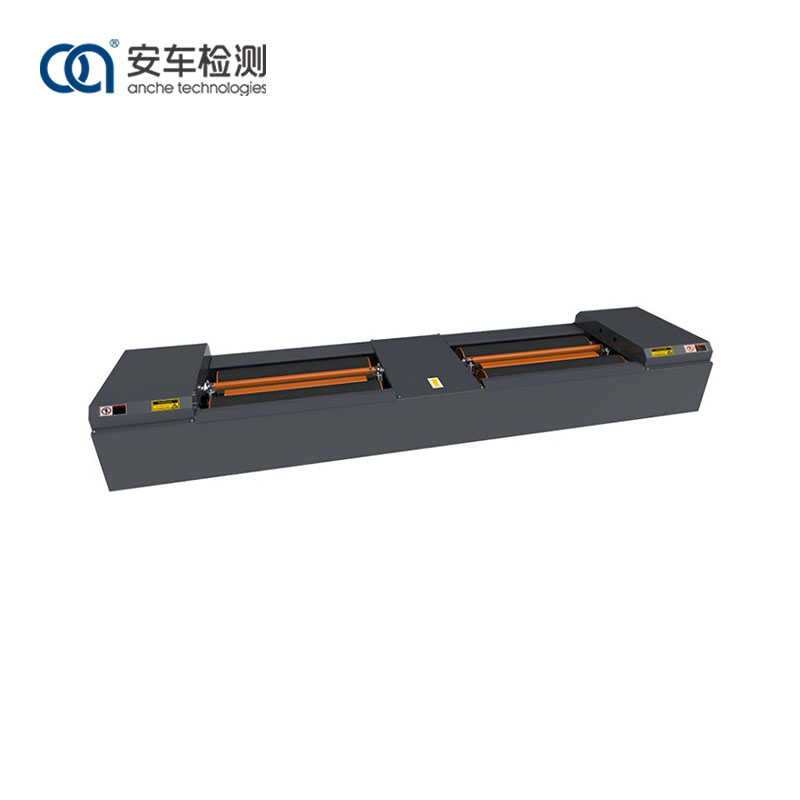

Anche 3-тонналық роликті тежегіш тежегіш доңғалақтардың максималды тежеу күшін, доңғалақтың тежеу күшін, тежеу күшінің тепе-теңдігін (сол дөңгелек пен оң дөңгелектің тежеу күштері арасындағы айырмашылық) және тежеуді үйлестіру уақытын тексере алады, осылайша бір осьтің тежеу жұмысын бағалай алады. және бүкіл көлік.
Ол роликтің біркелкі емес дизайнын қабылдайды және сынау процесінде роликтің қажалуын азайту үшін үшінші роликпен қозғалтқышты тоқтатады;
Роликтің беті корундпен өңделеді, ал адгезия коэффициенті жол төсемінің нақты жағдайына жақын;
Жоғары дәлдіктегі тежеу күші сенсоры қабылданған;
Ол көлік құралдарының жабдыққа әсерін азайту және көліктердің кетуін жеңілдету үшін бірегей көтеру құрылғысын пайдаланады.
Сынақ жылдамдығы қосымша: 2,5-5,0 км/сағ
Қозғалтқыш роликтегі максималды тежеу күші номиналды жүк көтергіштігінің талаптарына сәйкес келетінін қамтамасыз ету үшін арнайы әзірленген және жасалған. Қозғалтқыштың беріліс моменті қорабы сенімді беріктікке және жеткілікті моментке ие. Қозғалтқыш көлік дөңгелектерін айналдыру үшін роликтер жинақтарын айналдыру моменті қорабы арқылы жүргізеді. Дөңгелектер тежеу кезінде шина мен ролик арасындағы реакция күші крутящий қораптың айналуына әкеледі. Тежеу күші крутящий қораптың алдыңғы жағындағы күшті өлшеу рычагы және оған орнатылған қысым сенсоры арқылы электр сигналының шығысына айналады. Электрондық басқару жүйесімен өңделгеннен кейін оны басқару жүйесі арқылы көрсетуге болады.
Сынақ құралына кіретін және шығатын көліктерге ыңғайлы болу үшін құрылғы қауіпсіздік жастықшасының сол және оң жақ тәуелсіз көтергіш арқалықтарымен жабдықталған. Автокөлік тежегіш сынағышқа өтпес бұрын, фотоэлектрлік қосқыш көліктің орнындағы ақпаратты оқымайды, содан кейін қауіпсіздік жастықшасының көтеру сәулесі көтеріліп, көлік құралының құрылғыға біркелкі енуіне мүмкіндік береді; фотоэлектрлік ауыстырып-қосқыш орнындағы сигналды қабылдағанда, жүйе команданы жібереді, көтеру арқалығы төмендейді, ал дөңгелектер тексеру үшін роликпен айналады; тексеру аяқталғаннан кейін, тәуелсіз қауіпсіздік жастықшасының көтергіш арқалығы көтеріледі және көлік сынаушыдан бірқалыпты шығып кетеді.
1) Ол дәл құрылымы, жоғары беріктігі және илемдеуге төзімділігі бар тұтас шаршы болат құбырдан және көміртекті болат пластина құрылымынан дәнекерленген.
2) Ол жоғары және төмен роликті дизайнды қабылдайды, үшінші роликті тоқтату қозғалтқышы технологиясымен, тексеру процесі кезінде роликтен туындаған шиналардың тозуын азайтады.
3) Роликтің беті корундпен өңделеді, ал адгезия коэффициенті жол төсемінің нақты жағдайына жақын.
4) Өлшеу құрамдас бөліктері ретінде дәл және дәл деректері бар жоғары дәлдіктегі тежегіш күші сенсорлары таңдалады.
5) Сигналды қосу интерфейсі жылдам және тиімді орнатуды, тұрақты және сенімді деректерді қамтамасыз ететін авиациялық штепсельдік дизайнды қабылдайды
Anche 3-тонналық роликті тежегіш сынағы әртүрлі салалар мен өрістерге жарамды және техникалық қызмет көрсету және диагностикалау үшін автомобильді кейінгі нарықта, сондай-ақ автокөлікті тексеруге арналған автокөлікті сынақ орталықтарында пайдалануға болады.
Үлгі |
ACZD-3 |
Осьтің рұқсат етілген салмағы (кг) |
3000 |
Өлшенетін максималды тежеу күші (N) |
9000×2 |
Тежеу күшін көрсету қатесі |
<±3% |
Алдыңғы және артқы роликтер арасындағы биіктіктегі айырмашылық (мм) |
30 |
Ролик өлшемі (мм) |
ф245×950 |
Роликтің ішкі аралығы (мм) |
600 |
Роликтің сыртқы аралығы (мм) |
2500 |
Роликтің ортаңғы қашықтығы (мм) |
419 |
қозғалтқыш қуаты (кВт) |
2×4кВт |
Шекаралық өлшем (K*W*H) мм |
3600×850×390 (490 пластина қақпағы бар) |
Ролик бетінің пішіні |
Корунд |
Үшінші ролик |
Иә |
Жұмыс ауасының қысымы (МПа) |
0,6-0,8 |
Көтеру әдісі |
Қауіпсіздік жастықшасын көтеру |
Қозғалтқыштың қуат көзі |
AC380V±10% |
Датчиктің қуат көзі |
DC12V |
